DIP封裝的芯片是什么？其工藝流程具體有幾個步驟呢？無錫DIP插件的加工是在SMT貼片加工之后的，這樣的加工正常采用的是流水線的人工插件，所以所需要的員工比較多！DIP封裝的芯片在從芯片插座上插拔時應特別小心，以免損壞管腳。其封裝形式有：多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP（含玻璃陶瓷封接式，塑料包封結構式，陶瓷低熔玻璃封裝式）等。

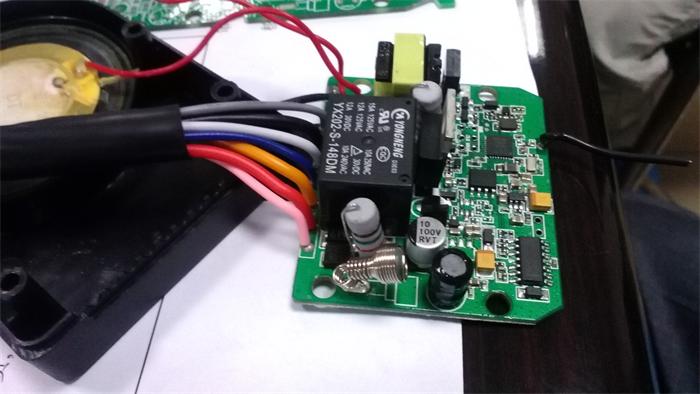

現在隨著SMT加工技術的快速發展，SMT貼片加工有逐漸取代DIP插件加工的趨勢，但由于PCBA生產中一些電子元器件尺寸過大等原因，插件加工一直沒有被取代，并仍然在電子組裝加工過程扮演著重要的角色。DIP插件加工處于SMT貼片加工之后，一般采用流水線人工插件，需要的員工比較多。

DIP插件加工的工藝流程一般可分為：元器件成型加工→插件→過波峰焊→元件切腳→補焊（后焊）→洗板→功能測試

1、對元器件進行預加工

首先，預加工車間工作人員根據BOM物料清單到物料處領取物料，認真核對物料型號、規格，簽字，根據樣板進行生產前預加工，利用自動散裝電容剪腳機、電晶體自動成型機、全自動帶式成型機等成型設備進行加工。

2、插件

將貼片加工好的元件插裝到PCB板的對應位置，為過波峰焊做準備。

3、波峰焊

將插件好的PCB板放入波峰焊傳送帶，經過噴助焊劑、預熱、波峰焊接、冷卻等環節，完成對PCB板的焊接。

4、元件切腳

對焊接完成的PCBA板進行切腳，以達到合適的尺寸。

5、補焊（后焊）

對于檢查出未焊接完整的PCBA成品板要進行補焊，進行維修。

6、洗板

對殘留在PCBA成品上的助焊劑等有害物質進行清洗，以達到客戶所要求的環保標準清潔度。

7、功能測試

元器件焊接完成之后的PCBA成品板要進行功能測試，測試各功能是否正常，如果檢查出功能缺陷，要進行維修再測試處理。

DIP插件在進行加工的時候一定要注意插件的方位，一定要統一方向！DIP插件加工的流程就是這些，以上內容介紹的一共有七個步驟，對于一些敏感元器件，插件時不能用力過大，以免損壞下面的元件和PCB板。
